基于Cache的Android模拟器检测

本文主要解决了ARM64位指令的兼容性问题,并通过进程间通信杜绝了崩溃现象,让这部分的检测代码更具有可操作性。。

ARM和X86

目前,绝大部分手机都是基于ARM架构,其他CPU架构给忽略不计,模拟器全部运行在PC的X86架构上。因此,可以利用ARM与X86的区别来判断是否为真机。
ELF

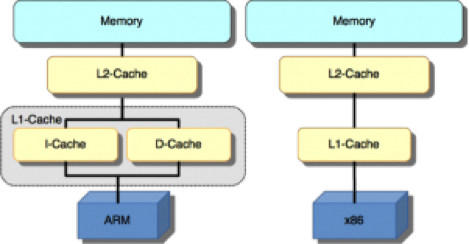

从上图我们可以看出,在CPU和内存之间,可以存在几级Cache,这里是L1和L2。Cache的作用是加速,把特定地址的数据值缓存起来,这样就不用到低速的内存中去取了。其中,ARM采用的是将指令存储与数据存储分开的哈佛架构,L1 Cache(一级缓存)被分成了平行的两块,即I-Cache(指令缓存)和D-Cache(数据缓存),而X86采用的是将指令存储和数据存储合并在一起的冯•诺伊曼结构,L1 Cache是连续的一块缓存。
因此,如果我们通过读写地址指令的方式对一段可执行代码进行动态修改,那么在执行的时候,X86架构上的指令缓存会被同步修改,而对ARM架构而言,这种数据读写操作修改的只是D-Cahce中的内容,此时I-Cache中的指令并不会被更新。

设计思路

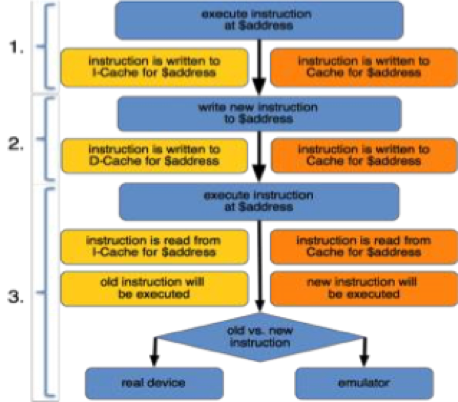

先看下思路的流程图:
ELF
左边的是真机上发生的情况,右边是模拟器发生的情况,下面详述一下操作过程。

  1. 先执行一个地址上的指令,假设就是address这个地址。那么对于真机,指令将会写到I-Cache,而模拟器则会直接写到一整块Cache上;
  2. 向address写入一个新指令。注意,这就有区别了,真机上的新指令会写入D-Cache,而在模拟器直接写到Cache;
  3. 执行address的指令。此时在真机上,会从I-Cache读指令,也就是会执行第一步的指令。模拟器直接从Cache上读指令,会执行第二步的新指令。

实际操作中,我们发现存在真机上的指令Cache被洗掉的情况,但总的来说这种可能性还是比较低的,可以通过对市面上的大量机型做多次重复实验,并统计它的大盘分布..

具体实现

测试代码

ARM32

以下实现代码是测试代码的核心,主要就是将第8行地址的指令add r4, r4, #1,在运行中动态替换为第5行的指令add r6, r6, #1,这里的目标是ARM-V7架构的,要注意它采用的是三级流水,PC寄存器的值等于当前程序执行位置加8,代码如下:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
#!cpp
__asm __volatile (
STMFD SP!,{R4-R7,LR}
MOV R6, #0 //为r6赋初值
MOV R7, PC //PC指向第7行指令所在位置
MOV R4, #0
ADD R6, R6, #1 //用来覆盖$address的“新指令”
LDR R5, [R7]
code:
ADD R4, R4, #1 //这就是$address,是对r4加1
MOV R7, PC //10~13行的作用就是把第10行的指令写到第7行
SUB R7, R7, #0xC
STR R5, [R7]
CMP R4, #2 //控制循环次数
BGE out
CMP R6, #2 //控制循环次数
BGE out //不满足循环次数,则调回去
B code
out:
MOV R0, R4 //把r4的值作为返回值
LDMFD SP!,{R4-R7,PC}
);

ARM64

考虑到在64位的真机上可能会存在兼容性问题,需要针对arm64-v8a架构重新设计一段代码,原理同上。另外,由于arm64指令集中没有PC寄存器,这里选择用ADR指令做为替代方案。。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
#!cpp
__asm __volatile (
SUB SP, SP, #0x30 //开辟栈空间
STR X9, [SP, #8]
STR X10, [SP, #0x10]
STR X11, [SP, #0x18]
STR X12, [SP, #0x20]
MOV X10, #0
_start:
ADR X11, _start //ADR指令,自动取_start的地址(相对于PC的),并存放到x11寄存器中
ADD X11, X11, #12 //x11加12,指向第13行指令
MOV X12, #0 //为x12赋初值
ADD X10, X10, #1 //用来覆盖$address的"新指令"
LDR X9, [X11]
code:
ADD X12, X12, #1 //这就是$address,是对x12加1
ADR X11, code //adr伪指令,自动取code的地址(相对于PC的,即第16行指令)
STR X9, [X11]
CMP X12, #2 //控制循环次数
BGE out //跳出循环
CMP X10, #2 //控制循环次数
BGE out //跳出循环
B code //指定次数内的循环调回去
out:
MOV W0, W12 //取低32位值作为返回值
LDR X9, [SP, #8]
LDR X10, [SP, #0x10]
LDR X11, [SP, #0x18]
LDR X12, [SP, #0x20]
ADD SP, SP, #0x30 //出栈,恢复栈空间
RET
);

申请权限

这里会遇到个问题,就是我们是没有写代码段的权限的,所以需要将上面的汇编代码翻译成相应的机器码,再申请一块内存,将可执行代码段拷贝过去并执行。值得注意的是,如果用mmap映射会有bug,在真机上只能执行一次,第二次崩溃,可以通过如下方式解决:

1
2
3
4
5
6
7
8
9
10
11
12
13
#define PAGE_START(addr) (~(getpagesize() - 1) & (addr))
void *exec = malloc(0x1000);
char code[] = "\xF0\x40\x2D\xE9\x00\x60\xA0\xE3\x0F\x70\xA0\xE1\x00\x40\xA0\xE3"
"\x01\x60\x86\xE2\x00\x50\x97\xE5\x01\x40\x84\xE2\x0F\x70\xA0\xE1"
"\x0C\x70\x47\xE2\x00\x50\x87\xE5\x02\x00\x54\xE3\x02\x00\x00\xAA"
"\x02\x00\x56\xE3\x00\x00\x00\xAA\xF6\xFF\xFF\xEA\x04\x00\xA0\xE1"
"\xF0\x80\xBD\xE8";
void *page_start_addr = (void *)PAGE_START((uint32_t)exec);
memcpy(exec, code, sizeof(code)+1);
mprotect(page_start_addr, getpagesize(), PROT);
LOGI("magic_addr = %x", exec);
asmcheck = exec;
status = asmcheck();

验证方式

如果返回值等于2,说明执行的是旧指令,是arm架构;如果返回值等于1,说明执行的是新指令,是x86架构。最后,由于真机上存在I-Cache被洗掉的情况,也可能返回1,故需要通过多次循环执行对返回的结果进行统计,越靠近1~1000这个范围值的左侧,越可能是真机,反之应是模拟器。

备注

最后,为了防止在真机上出现崩溃,最好还是单独开一个进程服务,通过进程间通信实现模拟器鉴别的查询。。

参考链接

  1. 基于cache的模拟器检测
  2. 利用cache特性检测Android模拟器
